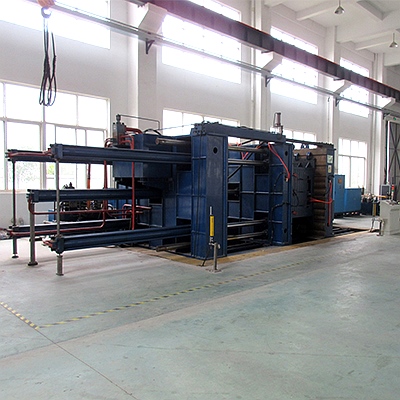

导轨矫直机，涉及导轨矫直技术领域。本实用新型包括机架、矫直压块、矫直座、滑块、直线轨道、导辊和打表装置。机架上安装有打表装置，机架上固定有直线轨道。滑块在直线轨道上滑动，滑块上安装有矫直座，矫直座上固定有矫直压块，机架内壁上安装有矫直压块，矫直压块设置在待矫直的T形导轨行走方向的两侧，导向辊安装在机架外壁上。本实用新型矫直效果好，矫直精度高，自动化程度高，矫直效率高，实用性强，易于推广使用。
导轨矫直行程的精确预测及其模型的建立，对于以行程控制方式工作的自动矫直机具有重要意义。它不仅大大提高了矫直系统的精度和矫直效率，而且为矫直机提供了良好的可扩展性，为矫直系统的开发提供了理论依据，建立了适用于自动矫直机控制的精确矫直行程预测模型。本文采用弹塑性理论、有限元方法和试验方法建立了初始挠度行程预测模型，并对三者进行了比较分析，得到了最优的精确预测模型，提出了新的精确行程预测公式；同时，以直线导轨为研究对象，针对不同类型或状态的直线导轨建立了矫直数据库和行程预测公式库，开发了矫直行程计算模块，为矫直控制系统提供了良好的可扩展性，以矩形带矫直计算公式为原型，找出了相关参数的修正，建立了传统的直线导轨矫直模型。采用Matlab编程，简化了复杂模型的计算。同时，根据初始挠度与矫直行程之间的关系，建立了一种更适用的矫直行程预测模型。其次，采用有限元方法，在ANSYS软件中，对三点弯曲加载卸载过程进行了材料非线性仿真分析，给出了仿真过程及其数值解。得到了导轨找正的荷载-位移模型和新提出的挠度-找正行程模型。再次，采用实验方法进行研究，在精密设备上进行弯曲实验，得到矫直模型，最后对三种行程预测模型进行了比较分析，建立了不同类型导轨在不同条件下的反向矫直行程预测参考数据库和精密行程预测公式数据库，利用数据拟合技术建立了行程预测修正公式，在LabVIEW平台上开发了适用于自动矫直机的矫直行程计算模块。
